管道阻力测定实验装置

化工原理

型号:GK-CD/GDZL
详细介绍

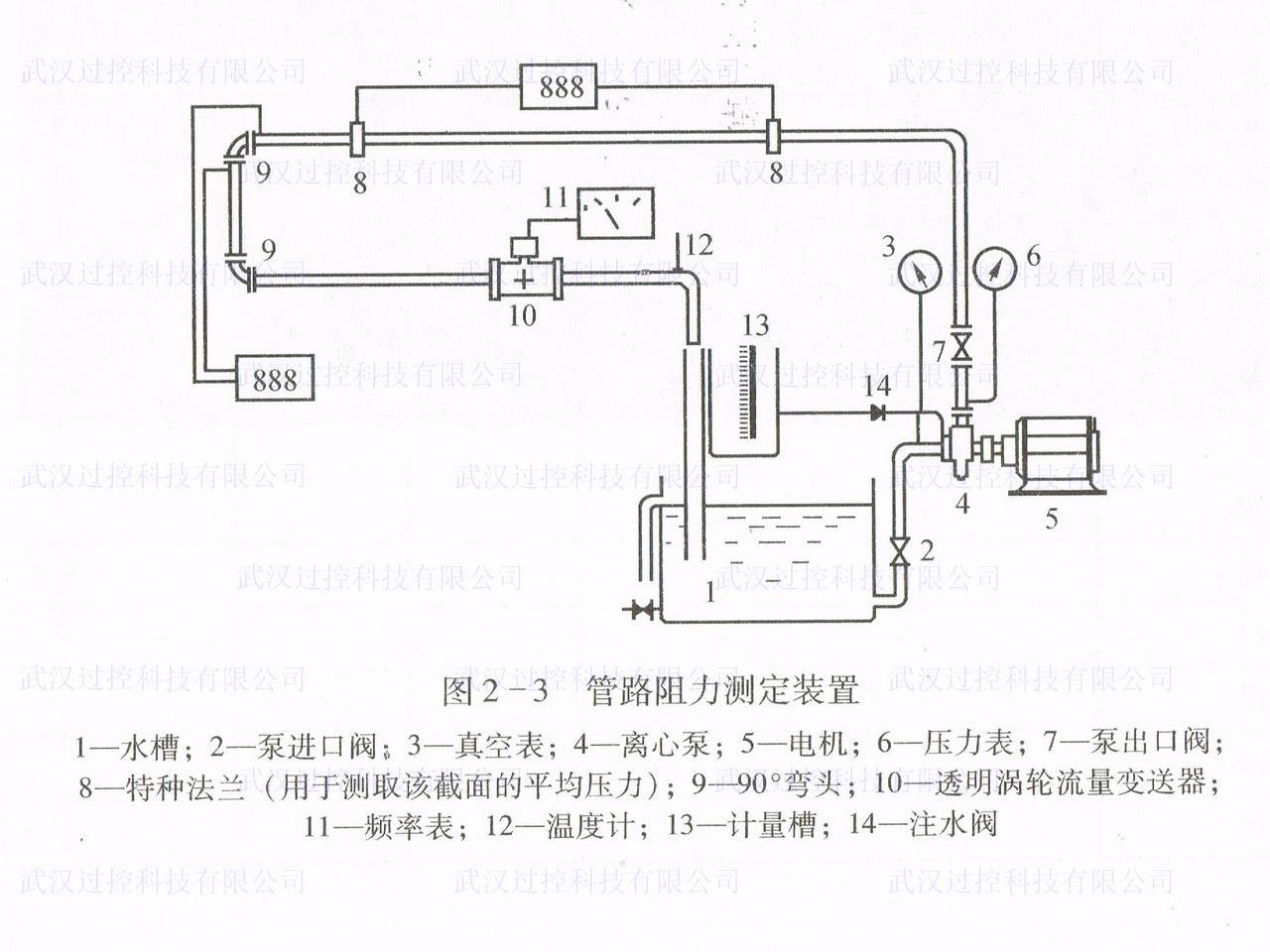

        该套装置由循环水槽、离心泵、直管两截面压力测量装置、弯头的差压测量装置、涡轮流量计等构成。该实验装置通常与离心泵特性曲线的测定装置联合使用。
功能
        1.学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。
        2.掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、湍流区内λ与Re的关系曲线。
        3.测定湍流状态下流体流经阀门时的局部阻力系数δ。
        4.认识并学会使用涡轮流量计、压差变送器等检测元件。
        5.熟悉压差变送器及其工作原理,实验数据的自动采集方法。
        6.熟悉倒置U型管压差计的使用。
主要配置
        光滑实验管、粗糙实验管、局部阻力实验、层流实验管、智能涡轮流量计、水转子流量计、倒置U型压差计、压差变送器、不锈钢卧式单级离心泵、水箱、接触器、开关、漏电保护空气开关、管路、管件、快接件及阀门、实验台架、触摸屏等。配数据采集软件一套,在线工业组态软件一套。
技术参数
        1.光滑实验管:材质:304不锈钢圆管 φ25×1.5。
        2.粗糙实验管:材质:304不锈钢圆管 φ25×1.5。
        3.局部阻力实验:材质:304不锈钢圆管 φ25×1.5,上有DN20球阀,DN20闸阀。
        4.层流实验管:材质:304不锈钢圆管 φ10×1。
        5.智能涡轮流量计:0-0.25Mpa;0-6m³/h;485通讯;DN20法兰式。
        6.水转子流量计:LZM-15T、有机玻璃面板式、水、25~250mL/min。
        7.倒置U型压差计:量程:0~4800pa。
        8.压差变送器:出厂量程:0-300Kp。
        9.不锈钢卧式单级离心泵:电压380V 功率:1.1 KW 流量6.3m³/h 转速2900r/min 扬程18m Wt31KG。
        10.水箱:304不锈钢材质,定制。
        11.正泰电器:接触器、开关、漏电保护空气开关。
        12.管路、管件、快接件及阀门均采用304不锈钢材质,测控、电器设备在实验台架上。
        13.304不锈钢框架实验台(配脚轮均为万向轮带禁锢脚)。
        14.触摸屏:森克触摸15.6寸;PLC组成:模拟模块:分辨率:16位,RS485通讯模式。功能:温度、流量、压差等模拟量信号采集与历史数据记录。配数据采集软件一套,在线工业组态软件一套。
