完美连续螺旋折流板换热器的结构特征

换热器

完美连续螺旋折流板换热器的结构特征

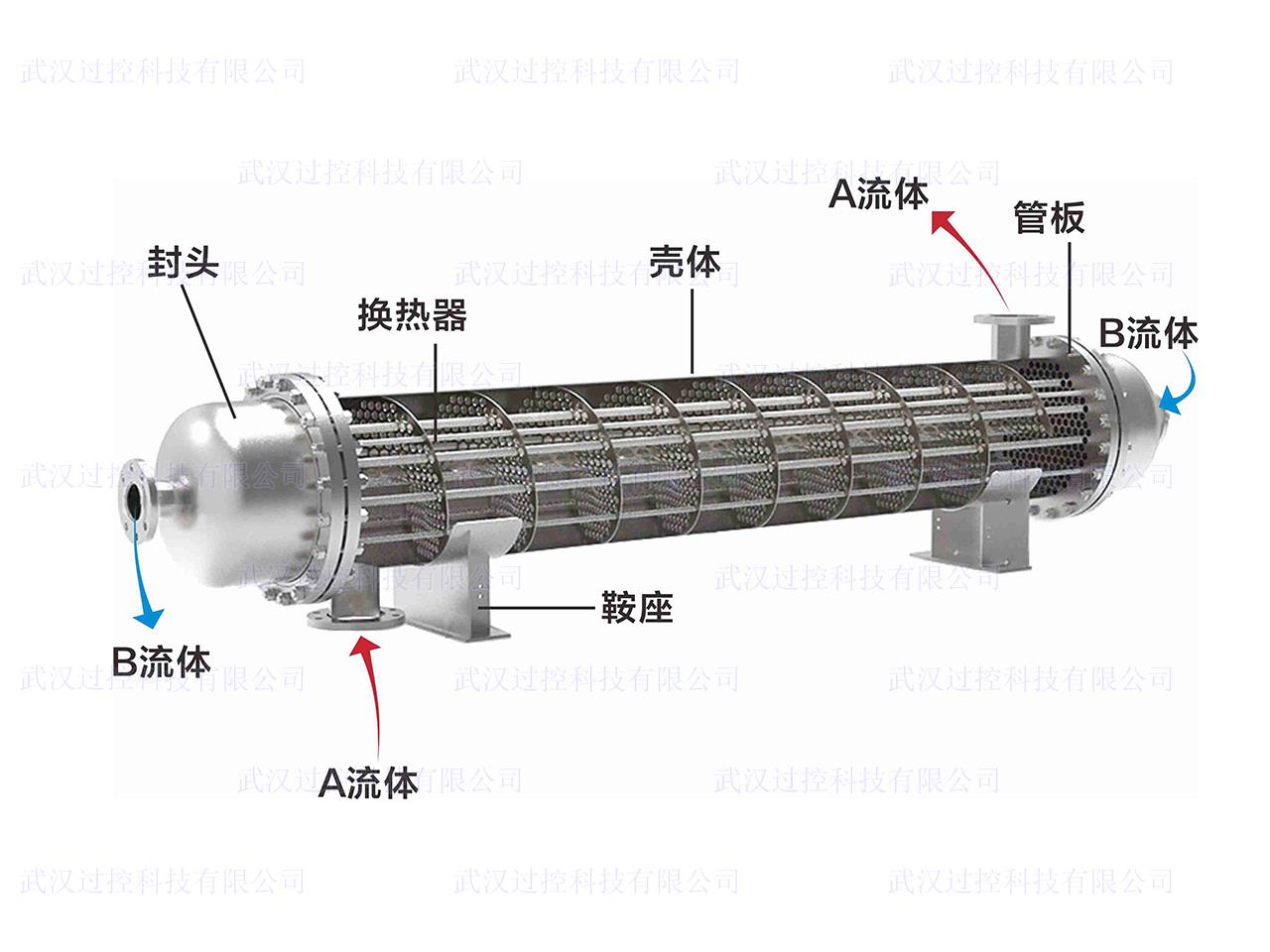

        完美连续螺旋折流板换热器结构:主要由壳体、封头、管板、无中心管连续螺旋折流板、换热管、鞍座等部件组成。无中心管、连续螺旋折流板换热器突破了加工技术难点,获得了理想的螺旋折流板结构,在理论和实践上都证明能有效提高换热器综合传热系数,降低壳程阻力和结垢速率,改善振动和噪音等。

        完美连续螺旋折流板换热器的结构特征如下:

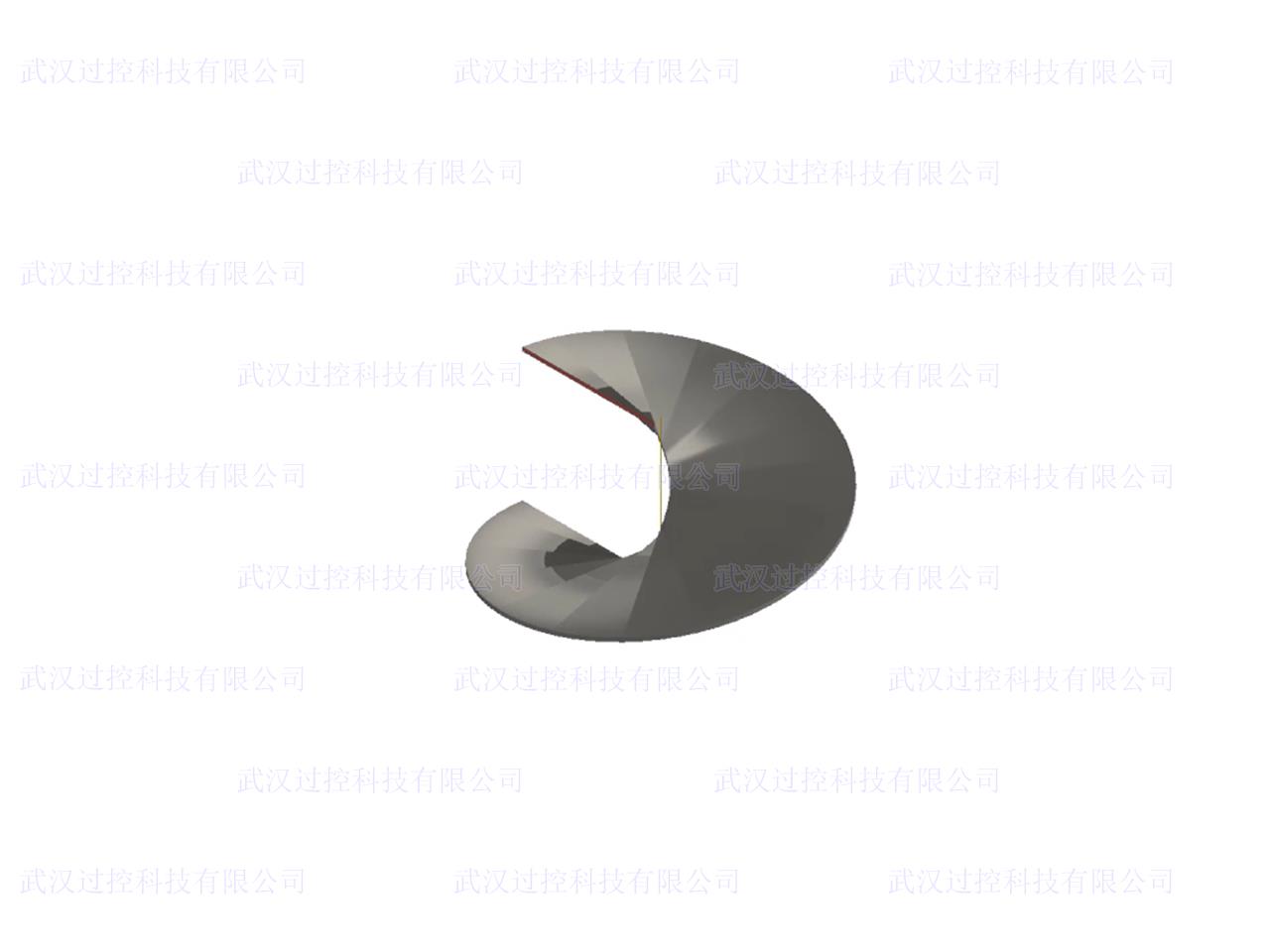

        01.基板结构理论模型
螺旋面为直纹曲面

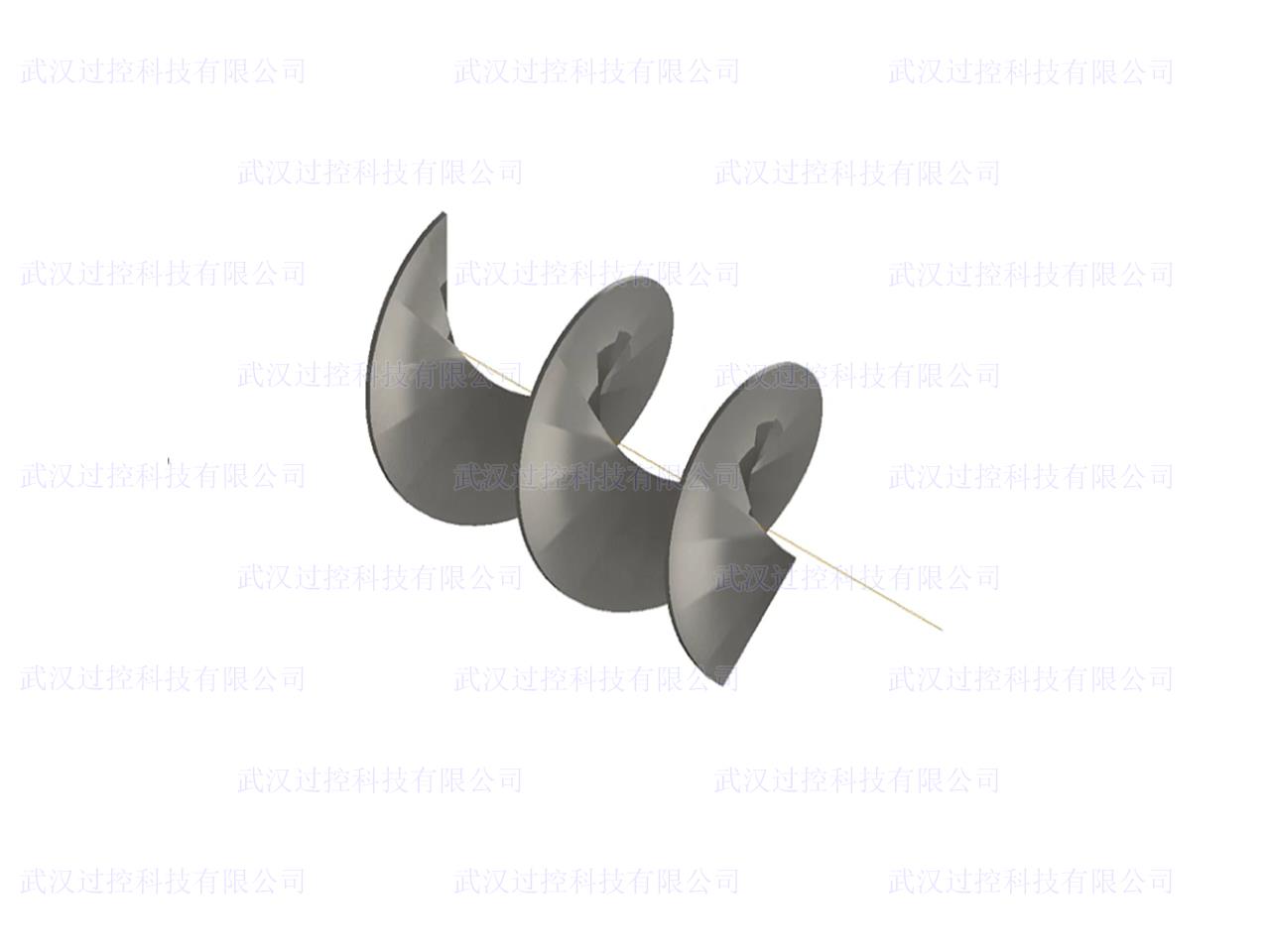

        02.轴向连续

连续螺旋折流板螺旋面沿着旋转轴线方向连续螺旋

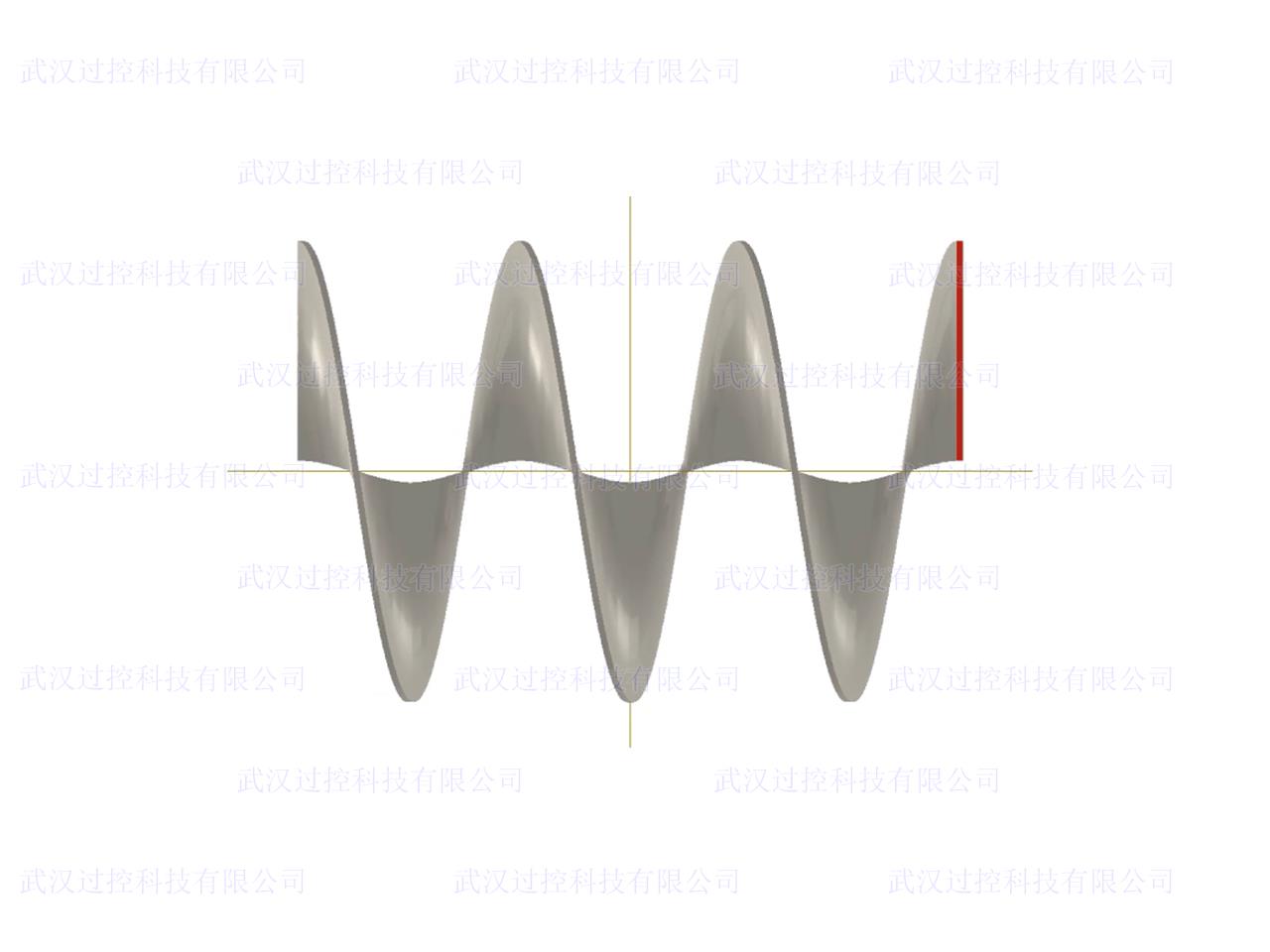

        03.径向连续
连续螺旋折流板螺旋面沿径向方向连续,成一整体,螺旋面中间无断开

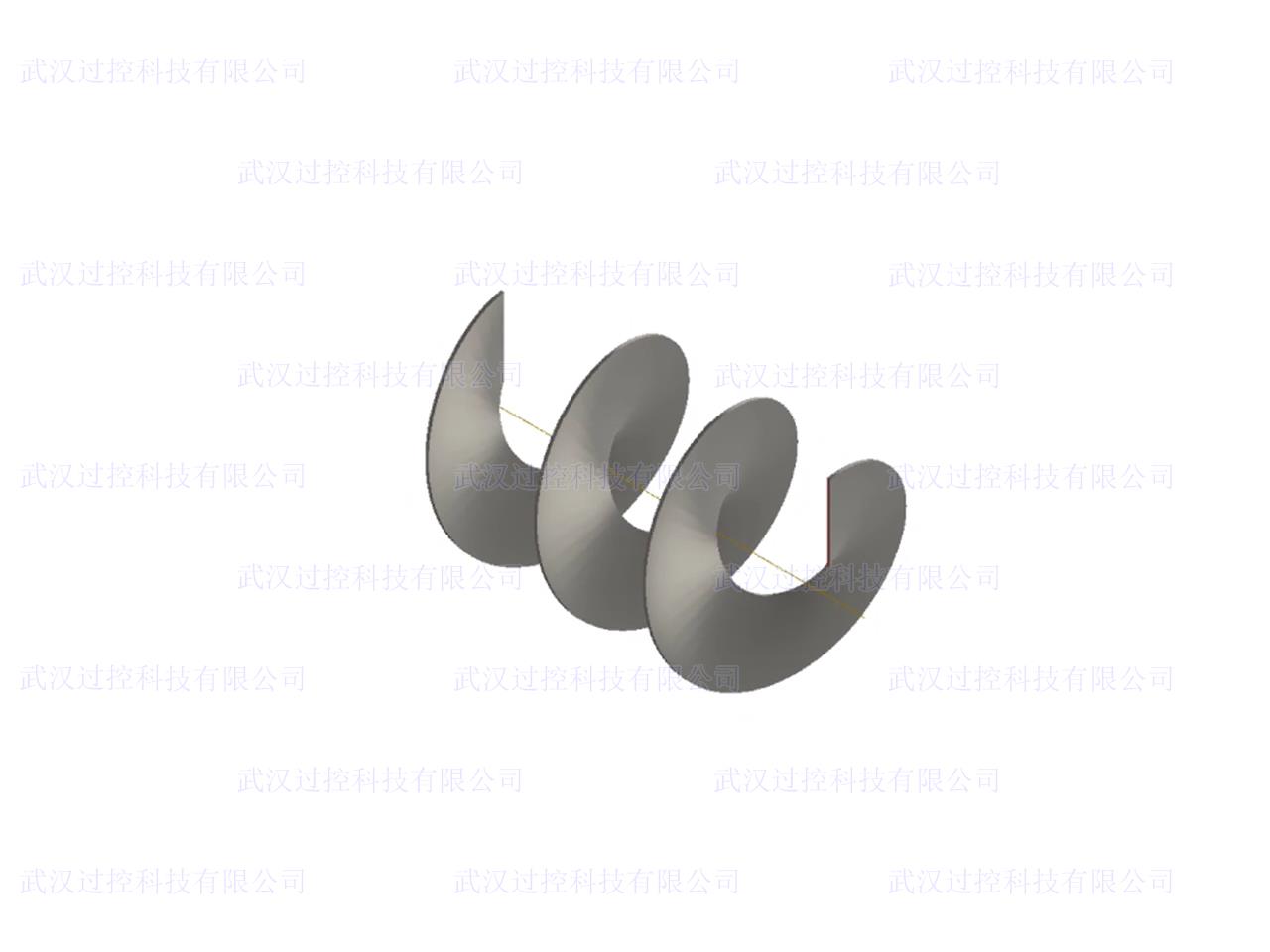

        04.中心孔螺旋线趋于直线
无论折流板外直径多么大,中心孔螺旋线始终趋向于直线

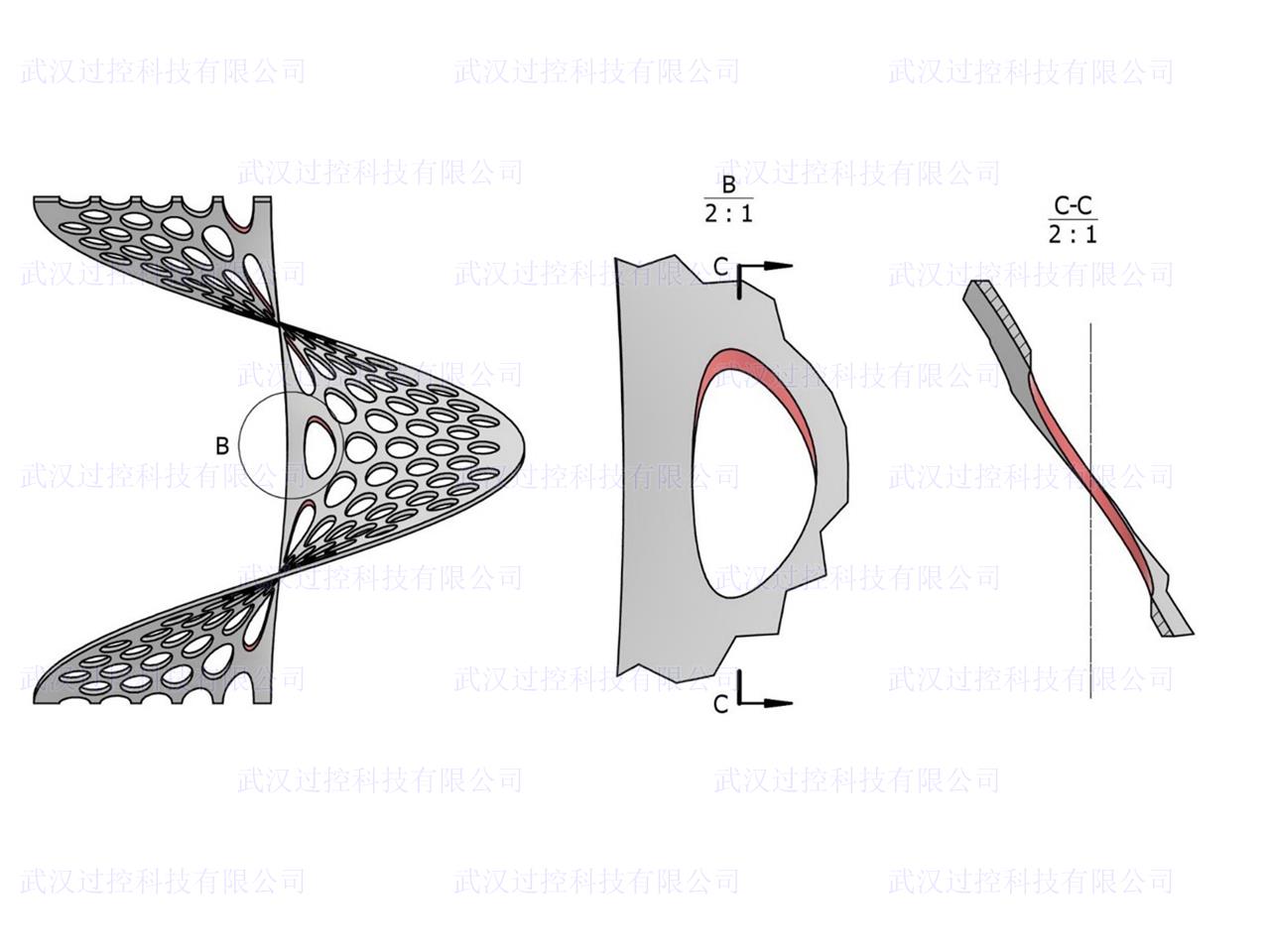

        05.大倾斜角度开孔
靠近中轴线处的大倾斜角度位置也严格按相同尺寸开孔

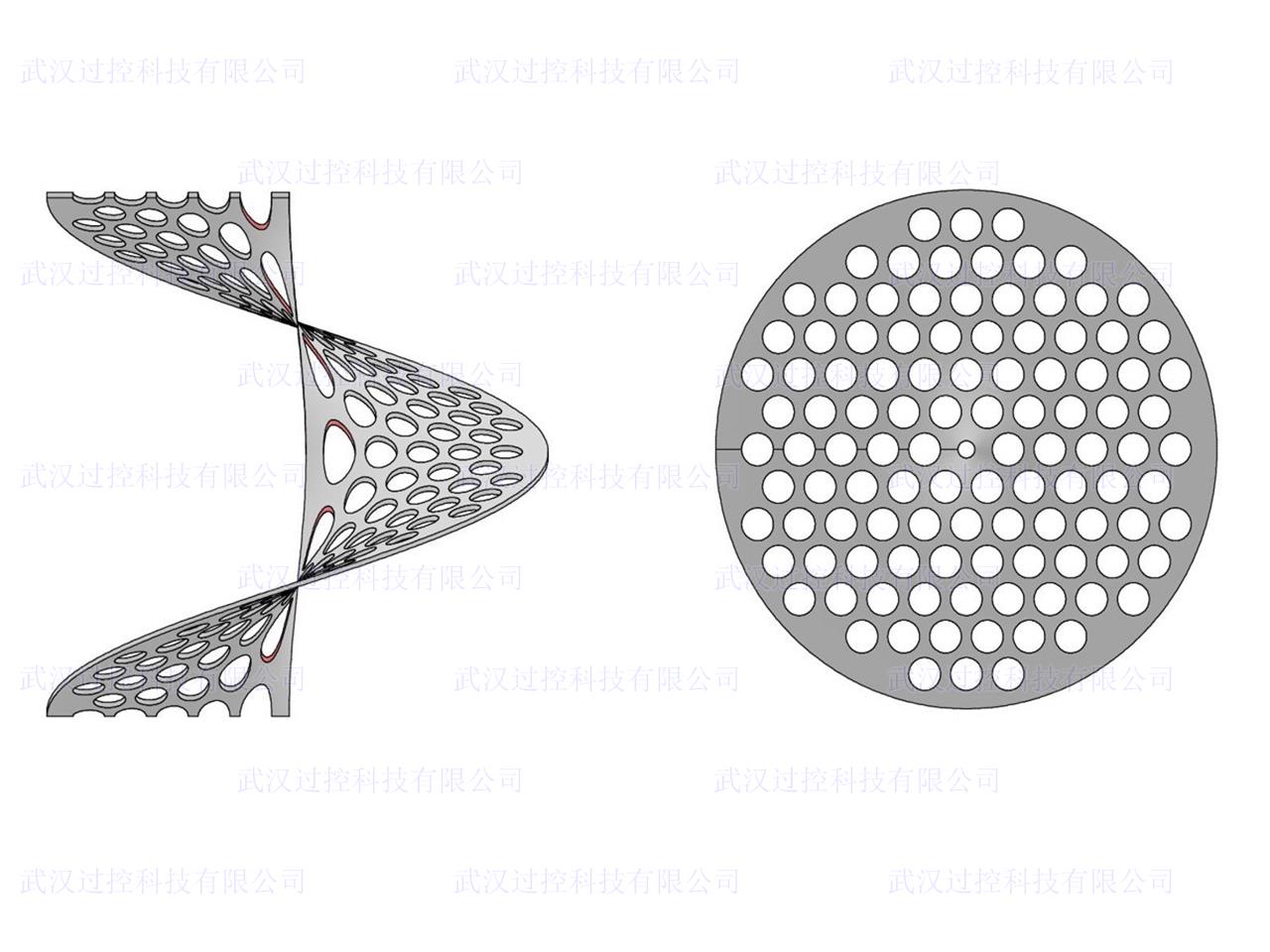

        06.管孔形状控制
管孔柱面的投影为正圆

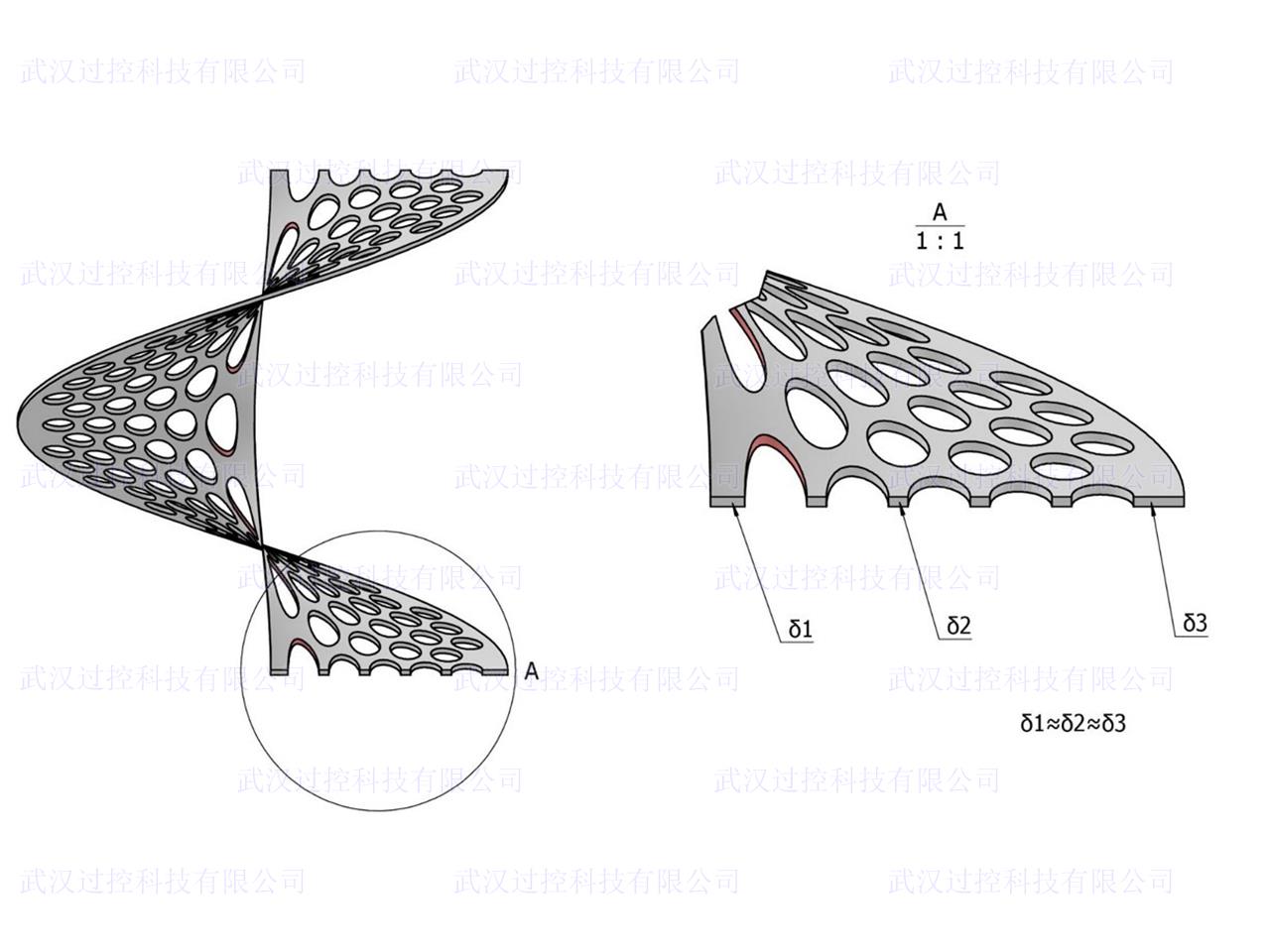

        07.折流板各处等厚
螺旋折流板各处法向趋于等厚
